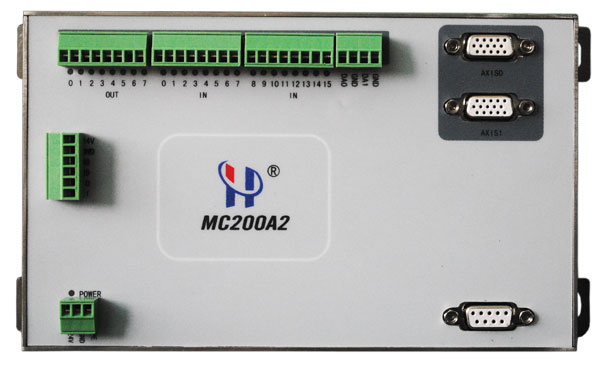

HC200A2运动控制器
描述
HC200A2 2轴脱机运动控制器是由海川数控自主研发,具有完全知识产权的高性能,多功能的运动控制系统。硬件上具有2轴脉冲输出,2轴编码器输入,16路光耦隔离输入,8路光耦隔离输出(驱动能力625mA),2路模拟量输出。并且具有完善的RS232,RS422接口可以做直线加/减速,S曲线加/减速,任意多轴联动,任意轴同步运动等完运动控制,支持电子齿轮,电子凸轮功能。
运动控制接口:
● 2轴差分脉冲信号输出,最大频率4M。
● 2轴编码器AB+Z相脉冲输入,最大频率4M。
● 2轴开关量脉冲信号输出(步进轴)。
● 2轴报警输入+电机使能输出。
● 16路光耦隔离输入。
● 8路光耦隔离功率输出,最大电流625MA每通道。
● 4路开关量输出,最大频率50K。
● 2路模拟量输出0-10V,刷新率40Ksps。
通信接口:
● 2路隔离RS232接口,波特率9600~115200,默认38400 。
● 1路隔离RS422 接口,波特率9600~115200,默认38400。
运动控制功能:
● 任意2-4轴联动。
● 任意2-4轴同步定位。
● 直线非对称加/减速。
● S曲线加/减速。
● 支持电子凸轮,电子齿轮功能。
● 编码器反馈实时位置检出。
● 硬件命令位置实时检出,在无编码器场合使用。
● 软件命令位置实时检出,跟随误差过大实时判定报警。
● 外部信号触发位置锁存,Z信号触发位置锁存。
● 外部信号回原点,编码器Z信号回原点。
● 软件控制电机使能信号,可以随时释放及使能,方便调试机械。
● 硬件左右限位,每轴最多可以有2个外部信号作为左右硬件限位。
● 内部多级软件硬件缓存,数据发送更加平稳。
● 支持与人机界面通信,RS422差分接口,支持MODBUS-RTU协议,通信稳定性高。
● 各轴运行状态监控,包括逻辑位置,实际位置,当前速度,指令状态等。
● 支持虚拟轴配置,未分配到的物理轴,可以作为虚拟轴。
● 伺服异常报警检出,可实时监测。
规格参数:
规格功能 | 名称 | 描述 |
控制轴 | 控制轴数 | 4轴 |
脉冲形式 | 脉冲形式:方向+脉冲;CW+CCW;AB相;可任意软件设定。 | |
脉冲频率:最大2M。 | ||
脉冲类型:5V差动脉冲/开关量。 | ||
同时控制 | 4轴联动。 | |
4轴定位。 | ||
反馈轴 | 反馈轴数 | 2轴 |
反馈类型 | 编码器类型:增量式编码器 | |
编码器信号:5V差动脉冲 | ||
编码器输入:最大4M。 | ||
反馈记录 | 位置记录:任意1-2轴同时实时位置记录。 | |
位置锁存:每轴可以同时锁存2个IO触发及Z相触发位置。 | ||
(IO号可以任意设定)。 | ||
通信 | RS232串口1 | 调试及状态监控 |
RS422 | RS422 MODBUS-RTU,支持与人机界面,PLC等的通信。 | |
IO输入 | 输入通道数 | 16通道 |
输入电平 | NPN 24V | |
输入电流 | <15mA | |
输入指示灯 | 支持 | |
输入延时 | <0.1ms | |
IO输出 | 输出通道数 | 8通道 |
输出电平 | PNP 24V | |
输出电流 | 功率输出,每通道最大625mA,总电流最大4A | |
输出指示灯 | 支持 | |
模拟量 | 通道数 | 2通道 |
输出电平 | 0~10V,以0.01V步进 | |
输出电流 | 最大50mA。 | |
工作方式 | 脱机工作 | |
安全机制 | 硬件限位 | 支持 |
紧急停止 | 支持 | |
反接保护 | 支持 | |
短路保护 | 支持 |
对外接口:
1,DB15(母头)定义:
引脚 | 定义 | 说明 | 引脚 | 定义 | 说明 |
1 | MOT_PUL+ | 脉冲+ | 9 | ENABLE+ | 使能(PNP输出) |
2 | MOT_PUL- | 脉冲- | 10 | GND | 地(+24V) |
3 | MOT_DIR+ | 方向+ | 11 | QEP_A+ | 编码器A相+ |
4 | MOT_DIR- | 方向- | 12 | QEP_A- | 编码器A相- |
5 | DGND | 地(+5V) | 13 | QEP_B+ | 编码器B相+ |
6 | QEP_Z+ | 编码器Z相+ | 14 | QEP_B- | 编码器B相- |
7 | QEP_Z- | 编码器Z相- | 15 | ALM | 报警(NPN输入) |
8 | +5V | 电源+5V |
2,DB9(母头)定义:
引脚 | 定义 | 说明 |
1 | NC | 无功能 |
2 | RS232_TX | 只要把标准串口线插入此接口,就可以与电脑进行串口通信(调试,下载程序) |
3 | RS232_RX | |
4 | NC | |
5 | GND | |
6 | RS485_T+ | 4线制485,不兼容2线制485。 |
7 | RS485_T- | |
8 | RS485_R- | |
9 | RS485_R+ |
3,脉冲轴定义(6PIN接线端子)
引脚 | 定义 | 说明 |
DC24V | 电源公共端 | 发脉冲的时候,串2.4K电阻接到MOT_PUL+和 MOT_DIR+ |
GND | 地公共端 | |
8 | MOT_PUL | 轴3脉冲 |
9 | MOT_DIR | 轴3方向 |
10 | MOT_PUL | 轴2脉冲 |
11 | MOT_DIR | 轴2方向 |
