电脑多针绗缝机
描述
| <tbo电脑绗缝机绗缝机控制系统是由海川数控自主研发的系统。硬件组成包括HC 100P V1.0型运动控制卡，HC100P-IO-V1.01 IO卡，显示器，主板，变频器，伺服与传感器组成。具有系统反应灵敏，生产速度快，设置灵活等特点。目前已经在多个生产绗缝机的厂商的机器中正常应用。 |
系统原理与配置
l 运动控制卡 HC100P V1.01
l IO卡 HC100P-IO-V1.01
l 显示器
l 主板
l 变频器
l 伺服控制器与伺服电机
l 接近传感器
技术参数
l 采用先进的数控控制方案和机械制造技术
l 鞍架及罗拉均采用伺服驱动设备（选装）
l 主轴采用变频控制装置（选装）
l 自备大量绗缝图案供你选择
l 方便快捷的花样编辑功能
l 360°全方位图案任意绗缝
l 无限次独立花形间隔绗缝功能
l 左右限位超行程停机功能
l 连续绗缝和单步绗缝控制方式，无缝切换这两种控制方式
l 电脑自动调速，针速可达550针/分钟。
l 图案补偿功能，有效的解决因绗缝材料加厚产生图案变形问题
l 自动提针、定位刹车系统
l 断线自动停机功能（选装）
l 手感接近红外线传感器，操作更安全
l 实时自动测速随动功能
人机界面

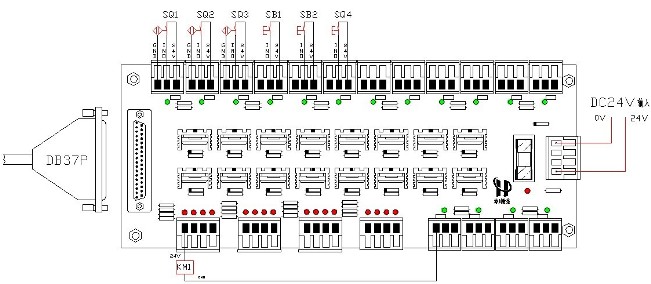

接线方式
注释：
输入
SQ1 复位信号
SQ2 走针信号
SQ3 高位信号
SB1 启动信号
SB2 停止信号
SQ4 右限位信号
输出
KAI 刹车线圈
