机织地毯系统

描述

机织地毯系统

机织地毯系统

机织地毯系统是由东莞海川数控自主研发的高速机织地毯系统。硬件组成包括HC100P 型运动控制卡,工控电脑。具有系统反应灵敏,绣花速度快,设置灵活,操作简单,目前已经在地毯生产厂商中正常使用

机织地毯系统

应用背景

手工织地毯,效率低,产品质量参差不齐,人工高,

这是地毯厂商正在面临的并且迫切的需要解决的问题。

为了解决这些问题,东莞海川数控基于此,特别研发

了机织地毯系统控制系统

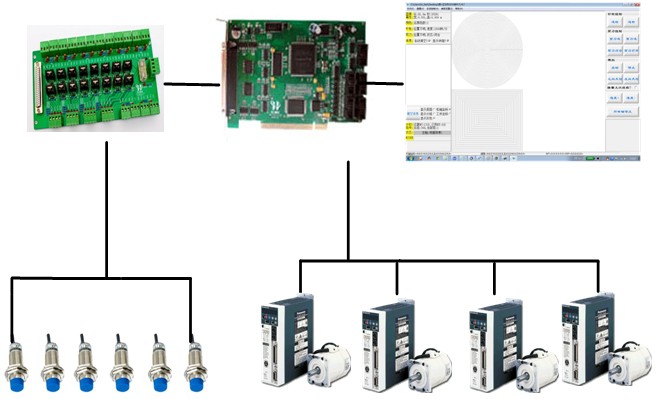

系统原理及配置

原理:通过将用户的图片文件导入电脑,,使用机织地毯

系统处理图片数据,根据图片轨迹使用运动控制器控制

针枪的走向,从而能够快速地织出高质量的地毯。

l HC100P控制卡。

l 工控电脑。

l 接近开关传感器

l 伺服电机。

l 实时加工软件

主要技术参数

l 加工速度:平均50分/m2

l 支持PLT,DXF等图形文件

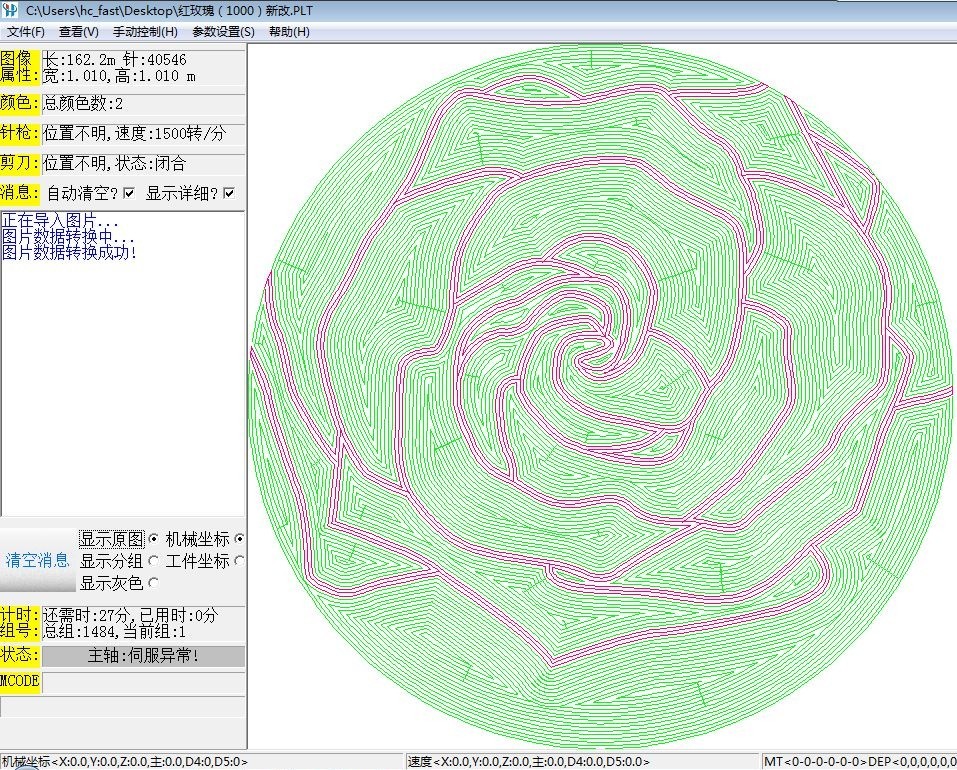

l 支持实时查看当前绣花位置

l 支持断线提醒,并可自恢复到断线位置

l 支持换色提醒等功能

l 支持正向点动反向点动

l 支持模拟运行,方便客户调机

l 支持IO重配置

l 支持单轴操作
