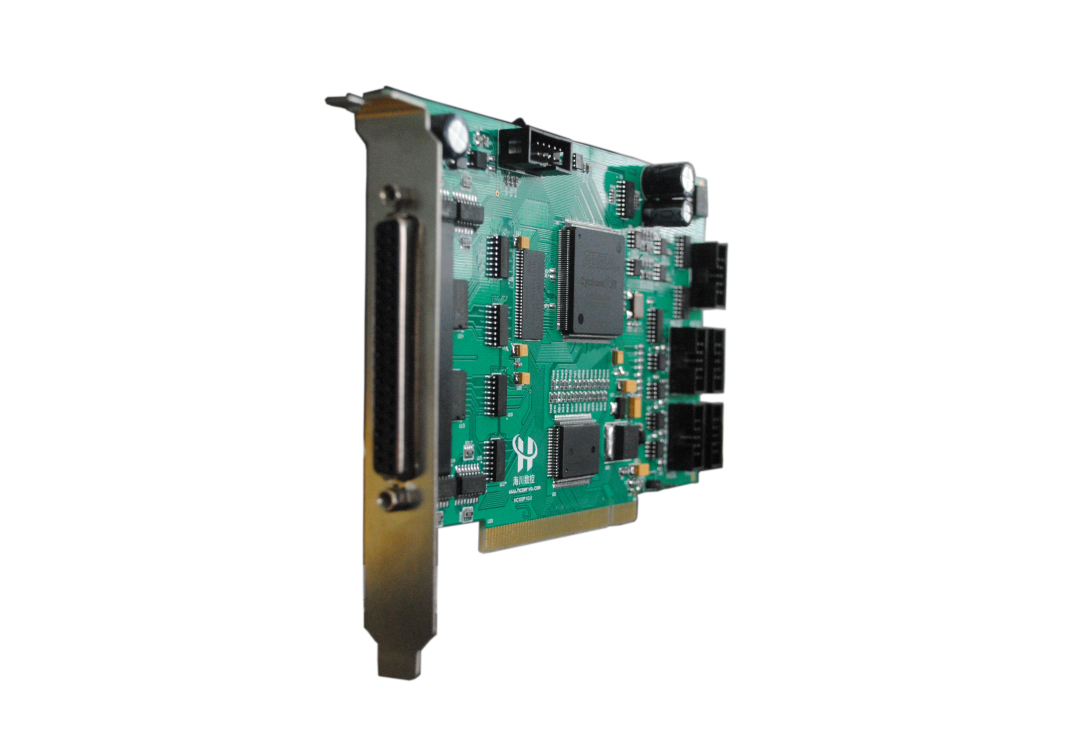

HC100P4运动控制卡

分类:

描述

HC100P4是由海川数控自主研发,具有完全知识产权的32Bit PCI接口的4轴运动控制卡。硬件上具有4轴脉冲输出,1轴开关量输出,2路DA输出,16路光耦输入,16路光耦输出(1.5A每通道)。具备完善的WinXP,Dos驱动,及运动控制接口,可以做Sin曲线加减速,任意多轴联动,任意轴同步运动等完善的运动控制。



运动控制接口:

l  4轴高速光耦脉冲信号输出,最大频率2M。

l  6个开关量输出,用于控制变频器。

l 16路光耦隔离输入+4路报警输入。

l 16路光耦隔离输出,最大电流1.5A每通道。

l 2路模拟量输出0-10V,刷新率40K。

l 32位PCI接口。

运动控制功能:

l  任意2-6轴联动。

l  任意2-6轴同步定位。

l  直线非对称加/减速。

l S曲线加/减速。

l  外部信号回原点。

l  软件控制电机使能信号,可以随时释放及使能,方便调试机械。

l  硬件左右限位,每轴最多可以有2个外部信号作为硬件左右限位。

l  内部多级软件硬件缓存,数据发送更加平稳。

l 各轴运行状态监控,包括逻辑位置,实际位置,当前速度,指令状态等。

l  支持虚拟轴配置,未分配到的物理轴,可以作为虚拟轴。

l  伺服异常报警检出,可实时监测。

l  PCI接口读写操作校验功能。

l  提供完善的Windows及Dos驱动。

l  提供完善的Windows及Dos下的运动控制函数库。

规格参数:

规格功能 名称 描述
控制轴 控制轴数 4轴
脉冲形式 脉冲形式:方向+脉冲;CW+CCW;可任意软件设定。
脉冲频率:最大2M
同时控制 任意1-4轴联动。
任意1-4轴定位。
通信方式 32Bit PCI 专用驱动操作,提供windows及Dos版本。
IO输入 输入通道数 16通道
输入电平 PNP 24V
输入电流 <15mA
输入指示灯 支持
输入延时 <0.1ms
IO输出 输出通道数 16通道
输出电平 PNP 24V
输出电流 每通道最大1.5A,总电流最大10A
输出指示灯 支持
开关量输出 输出通道数 6
输出电平 开关量
模拟量 通道数 2通道
输出电平 0~10V,以0.01V步进
输出电流 最大50mA
工作方式 与PC配合
安全机制 硬件限位 支持
紧急停止 支持
反接保护 支持
短路保护 支持



HC100P4提供Windows/Dos下的驱动程序,并且提供两个系统的运动函数,接口函数的lib库文件及示例文件。Windows/Dos下提供上位机界面,可以支持DXF,PLT,IGES,IGS等常见格式,支持G代码,支持状态的实时显示。HC100P4的软件提供8级软件指令缓冲,128级硬件数据缓冲,可以满足平稳加工的要求。



应用领域

1,电脑绗缝机。

2,自动钻孔机。

3,单针机。

4,等等。
